▼
今天沒有要分享水水的作品，而燙金的原理我們也不多說了，相信Google有更多詳盡的影片、說明可以看，今天要講的是Google不一定會告訴你的實戰(失敗)經驗，也就是小編的血淚史。為了避免我們家的燙金師傅辛苦處理印件，而小編又卡在客人和師傅之間左右為難，決定寫了這篇分享給大家！


在講故事以前，我們還是先給大家補一點簡單的燙金加工基本常識：


■ l 燙金粗細與間距限制  l
一般燙金建議至少0.5pt(0.176mm)，間距也須大於0.5pt(0.176mm)，如果是反白圖文，則必須更粗，較不會有風險糊在一起或燙不出來。

■ l 燙金顏色選擇  l
不能任意指定顏色，只能按照燙膜本身生產的既定顏色去選擇，且大多金屬膜會因為角度與光線，而產生顏色變化，建議要親眼確認過，再進行大貨生產喔。

■ l 燙金計價方式  l
分為燙版費與燙金工資，版費不論精細度，皆以燙金面積尺寸計價；工資則受數量影響，一般低於基本價以基本價計，超過基本價時，數量與價格成正比。

■ l 燙金製稿  l
以清楚明確標示為主，一般建議以K100製作燙金向量黑稿，不能有任何漸層與%數透明度，須與印文分開圖層製作，送稿前一定要自己確認好喔！

◆◆◆以下進入正題◆◆◆

1. 若為上膜問題，可以請上膜廠改為PET膜，較適合後加工燙金使用，或者更換紙材、做法，改以不上膜的方式執行。
2. 直接修改檔案，將面積或設計修改為適合的尺寸與圖案，重新製版燙金，那因為每個印件的檔案情況不同，這個方法較須要與客人達成共識
3. 更改燙膜顏色，請師傅評估與測試，不同膜與不同紙張的相容性都不一樣，像是常用的雷射膜，師傅會有針對不同材質使用的雷射膜，如果是不常用的膜，那材料有可能無法全面適用所有紙材。

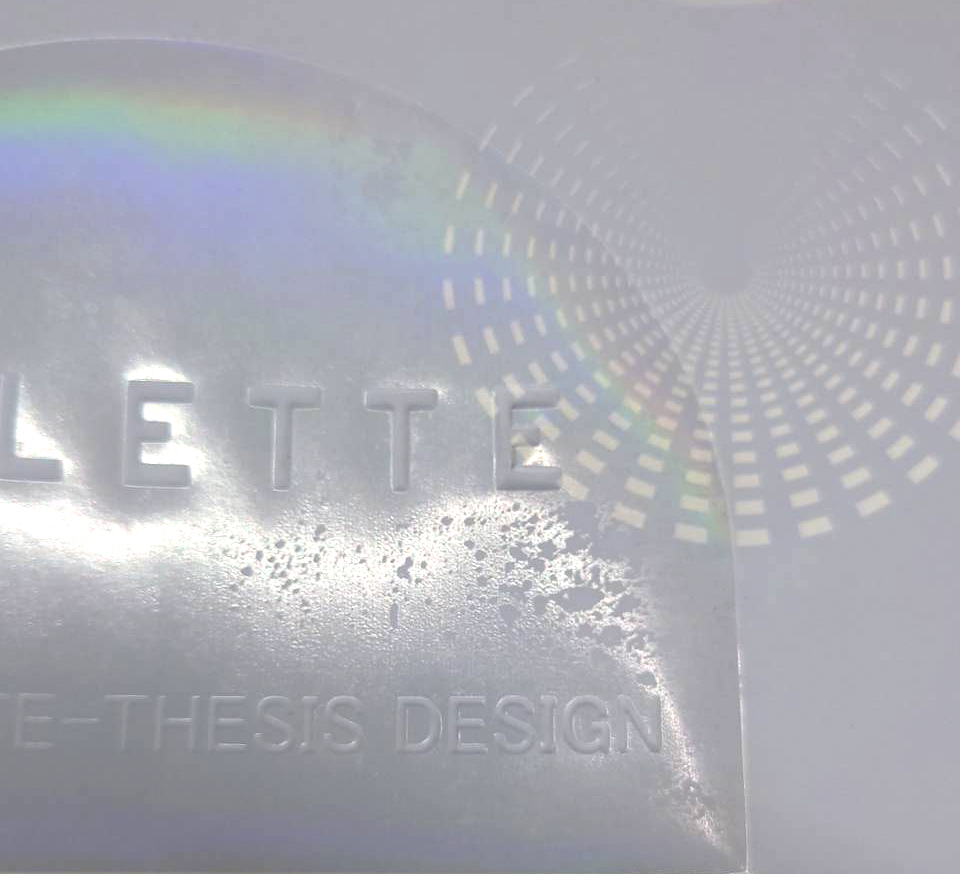

◆燙金斑駁

■ 線條過細，筆畫斷階

▼

相信各位設計師都曾不斷在試到底可以做多細的燙金，不過基於風險，一般情況下，我們會講建議燙金粗細至少要 0.5pt左右，才是安全粗細，不過在一些特殊情況下，是需要更粗，才能夠燙得出來。

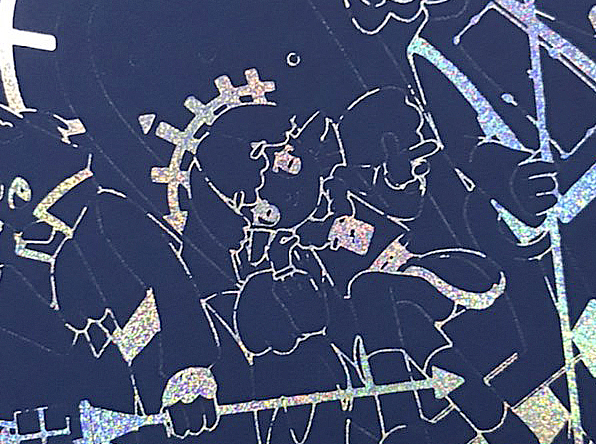

跟第一點的原理有點雷同，下圖為上絲絨膜之後，出現著墨性問題，線條過細導致筆畫斷掉的情況，後來加到至少1pt才出的來。另外如果文字筆劃多、字又小的話，筆劃與筆劃之間會糊在一起，所以想要燙出非常細緻的圖案是有難度的，當然也有客人追求的是一種FU，並不強求所有細節都要燙得非常清楚，那也是沒問題的。

◆燙金斷線



■ 鏤空文字做燙金
在色塊裡鏤空的任何文字/圖案，有可能會出事！

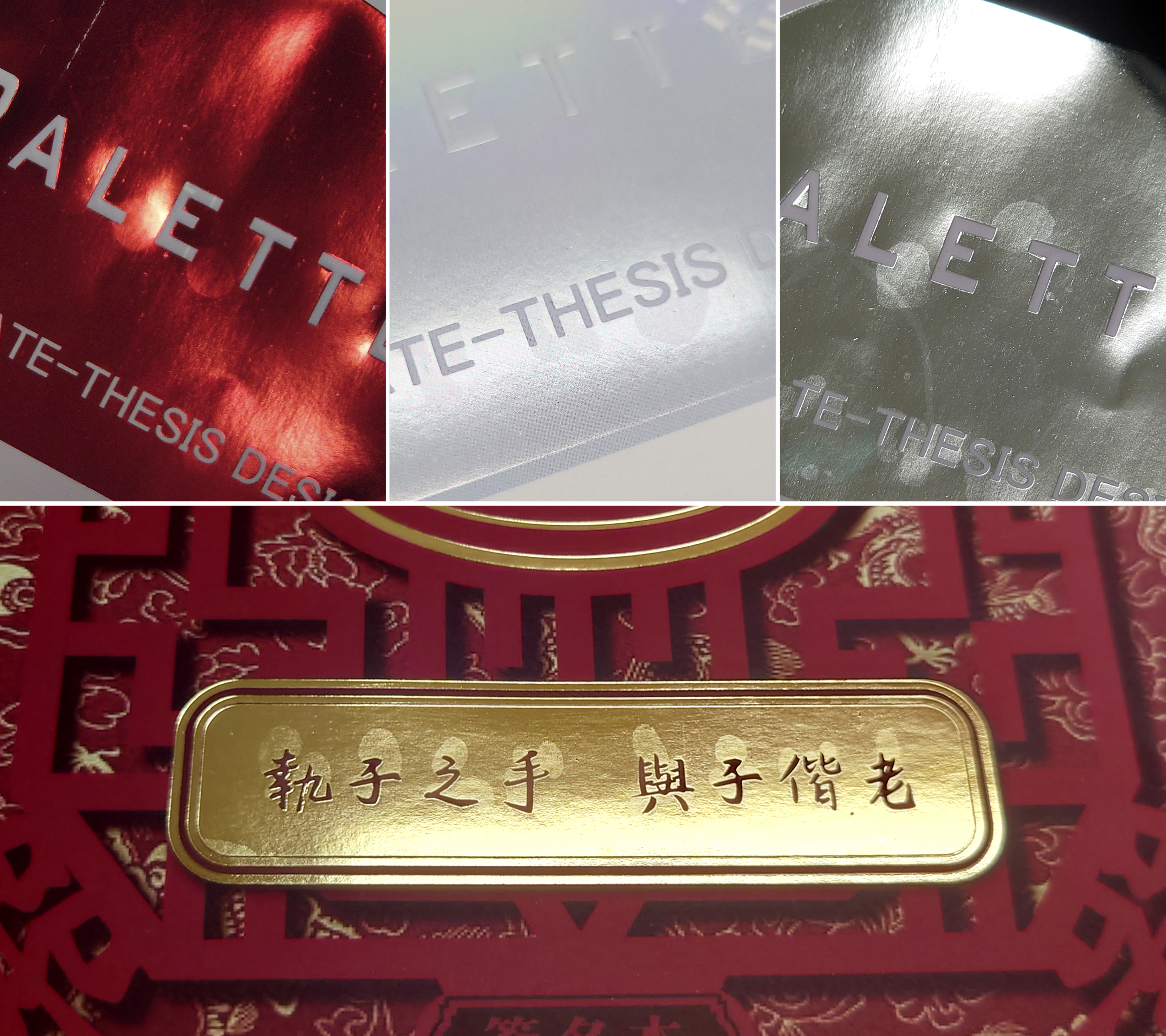

在燙金的過程裡面，燙版和燙箔會被熱壓在印刷品上再拉起來，鏤空處的四周在被拉起來的一瞬間，會因為原本的受壓些許不均，出現「水痕」，尤其是印刷品若有上膜，出現水痕的機率更高！


◆水痕


■ 燙金須避開折壓線處
燙金後盡量不要做任何壓摺的加工，如果在摺紙處的話，有可能刀膜紮完就掉了，或是經過多次的使用和磨擦後，還是會被磨損至裂開掉箔！

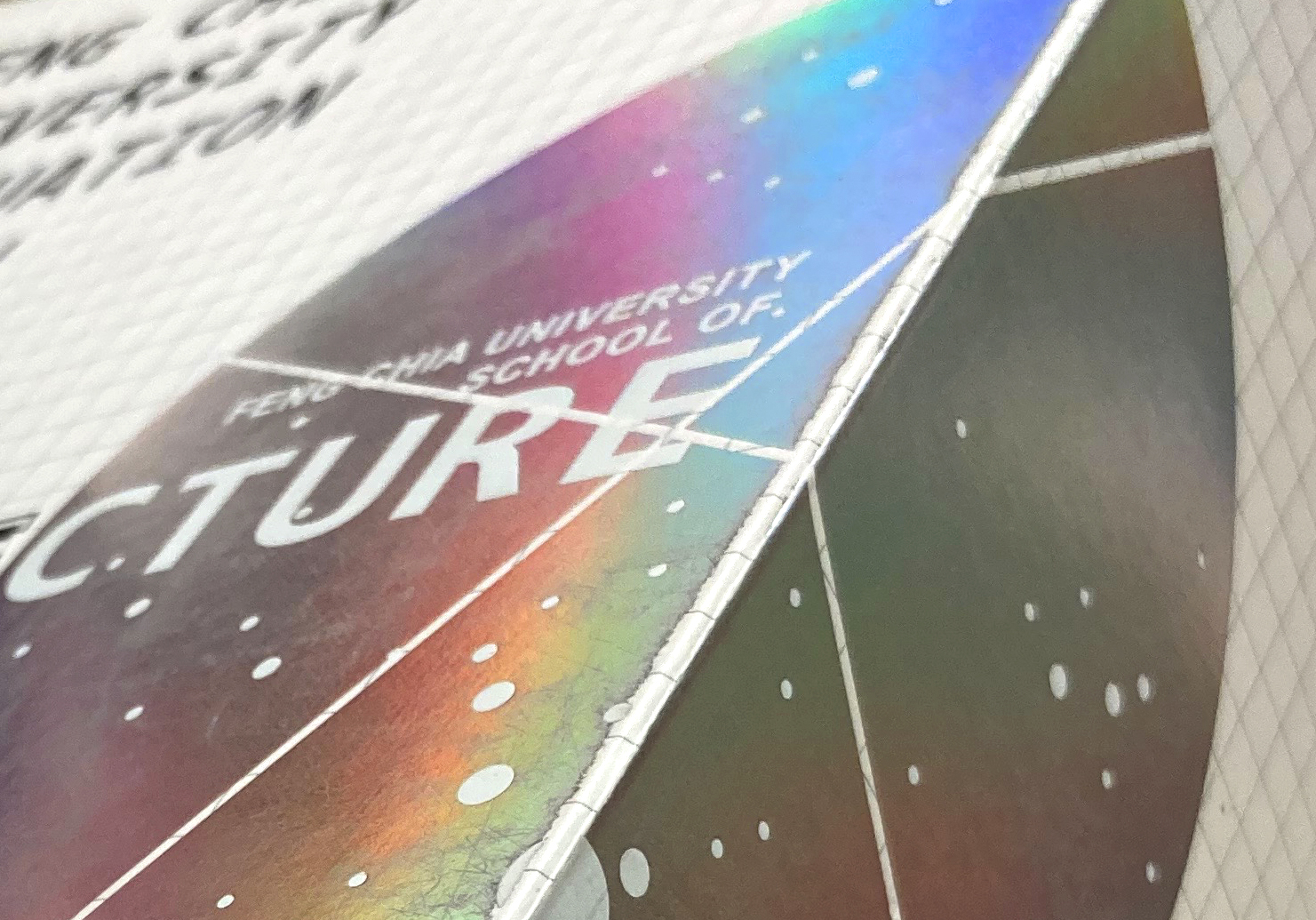

圖例是大概使用幾個月後就已經磨損嚴重的情況，如果客人的印件是會長期使用的(如書本刊物)，建議還是要看遠一點，如果是單次使用拋棄式(如包裝材)，那不介意這個風險的話就比較沒問題。

◆燙金在回折處磨損嚴重

  ■ 局部上光後不能燙金
在局部上光後，完全不能燙金，完全無法著墨，不用刮就自己掉！但燙金後再局部上光是可行的，後者的作法很常在外包裝上看到喔~

◆燙金不能燙在絹印加工上，圖例為局部上光處燙金失敗

 ▼
每一種箔的著墨性和燙在每一種材質上的反應多少有不同，很多事情不是一個絕對，雖然小編都會告知客人安全粗細，但其實我們家師傅也是很厲害的，能夠燙出令小編驚豔的細緻作品，每次印件燙回來，就會在辦公室裡開起誇誇大會呢。
當然小編也不能阻止設計師去挑戰極限，成功了皆大歡喜，但失敗了就怕會有糾紛，一般的工廠或廠商都會告知一個他們的安全範圍，如果能接受範圍外的風險，才能繼續執行，真的出事的時候，就不能有任何異議囉！
今天以小編的血淚故事，算是放錢進大家的口袋了！抱歉各位，今天無法給大家漂亮的照片，只有嚇到小編要去收驚的照片啦！如果你們有什麼深刻的體驗，歡迎到 IG 分享給小編，那麼下次見囉！
